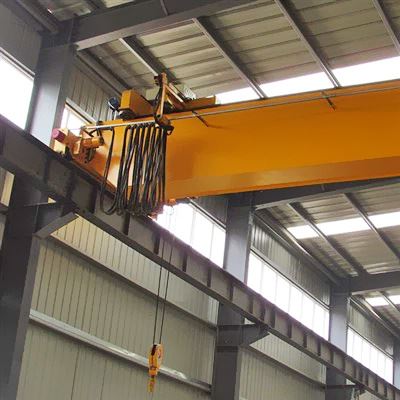

Trolleyli ko'prikli kran

Trolleyli ko'prikli kran

LDP tipidagi trolleyli ko'prikli kran (keyingi o'rinlarda kran deb yuritiladi) JB/T1306-94 standartiga muvofiq ishlab chiqilgan va ishlab chiqarilgan. U CD1, MDI va boshqa turdagi elektr ko'targichlar bilan birga yo'ldan tashqarida ishlaydigan engil va kichik kranga aylanish uchun ishlatiladi. Elektr ko'targich asosiy nurning bir tomonida joylashgan bo'lib, bu kancaning xizmat ko'rsatish maydonini oshiradi va zavod binosining balandligi va narxini pasaytiradi.


Yuk ko'tarish quvvati 1 ~ 16 tonna, qo'llaniladigan masofa 7,5 m-22,5 m, ish harorati -25 daraja ~+40 daraja, namlik esa undan kam yoki unga teng 84%. Yong'in, portlash va korroziy muhitlarsiz muhitda ishlaydi va suyuq metall, zaharli, yonuvchan va portlovchi narsalarni ko'tarish taqiqlanadi.


Turli xil ish shakllariga ko'ra uchta elektr nazorat qilish rejimi mavjud, ulardan biri elektr ko'targichdan osilgan simi tugma qutisi bilan erga nazorat qilish; ikkinchisi - elektr ko'targichga ulangan simsiz qabul qiluvchi qurilma orqali masofadan boshqarish pulti bilan erdan boshqarish; ikkinchisi ko'prikning yon tomonidagi kabinada ishlashdir.


Dastlabki ikki turdagi operatorlar transport vositasi bilan yurishadi va ko'prik ramkasining ishlash tezligi juda tez bo'lishi mumkin emas, odatda 45 m/min, 20 m/min dan oshmaydi, operator kabinasi esa ko'prik ramkasini tezroq ishlashi mumkin, 45 m/min.


Trolleyli yuk ko'taruvchi kranning elektr ta'minoti zavodning bir tomonidagi burchakli po'lat yoki trolley liniyasi orqali kiritiladi, elektr ko'targich esa kabellardan quvvatlanadi. Elektr ko'targich va butun kran xavfsizlik moslamalari bilan jihozlangan, masalan, ko'tarish vaznini cheklovchi, ko'tarish chegarasi kaliti, cheklov cheklovi, yong'in chegarasi tugmasi va boshqalar.


Ushbu mahsulot asosan mashinasozlik, mashinalarni yig'ish va omborxonalarda va hokazolarda qo'llaniladi. Uning strukturaviy xususiyatlari quyidagilardan iborat:


Ko'tarish og'irligi (t)	1				2				3				5				10				16				20
Oraliq(m)	7.5	10	15	18	8	13	18	27	7.5	12	18	23	8	12	15	18	8	12	15	20	12	19	25	28	10	16	19	26
Ishlash tezligi (m/min)	Zamin 20								Zamin 30								Tuproq 20		Tuproq 30		Zamin 20				Zamin 20
Elektr ko'targich modeli	CD1 modeli								MD1 modeli								CD1 modeli		MD1 modeli		CD1 modeli		MD1 modeli		CD1 modeli		MD1 modeli
Yuk ko'tarish tezligi (m/min)	8								8/0.8								7		7/0.7		3.5		3.5/0.35		3.5		3.5/0.35
Yuk ko'tarish balandligi (m)	6,9,12,18,24,30 yoki moslashtirilgan
Ishchi sinf	A3,A4
Elektr toki	Uch fazali AC 380V 50Hz yoki moslashtirilgan

Metall konstruktsiya qismi:


Asosiy to'sin odatda po'lat plitalar bilan payvandlangan bo'lib, quti shaklidagi qattiq tarmoqli to'sin hosil qiladi. Nur, shuningdek, po'lat plitalar bilan quti shaklida payvandlanadi. Saqlash va tashish qulayligi uchun asosiy nur va nur yuqori quvvatli murvatlar bilan bog'langan.


Elektr ko'targich:


Elektr ko'targich og'ir narsalarni ko'tarishi va asosiy nur ostidagi I-nurning pastki gardishidagi asosiy nur bo'ylab uzunlamasına harakatlanishi mumkin. Asosiy navlari CD1 va MD1.


CD1 turi uchun ko'tarish tezligi 8 m / min (ko'tarish quvvati 10 tonna bo'lsa, ko'tarish tezligi 7 m / min);


MD1 turi ikki bosqichli yuk ko'targich bo'lib, ko'tarish tezligi 8 m/min va 0,8 m/min (ko'tarish quvvati 10 tonna bo'lganda, ko'tarish tezligi 7 m / min. min va 0,72 m/min).


Standart ko'tarish balandligi 6m, 9m, 12m, 18m, 24m, 30m va boshqalar. Asosiy nur bo'ylab ikki turdagi ko'taruvchi yugurish tezligi mavjud: 30 m / min va 20 m / min, odatda 20 m / min.


Ishlash mexanizmi:


Ushbu mahsulot konusning tormozli asenkron motori bilan to'ldiriladigan alohida haydash shaklini qabul qiladi va sekinlashtiruvchi qurilma "bitta ochiq, bitta yopiq" vitesni qisqartirish uzatmasini qabul qiladi.


Elektr jihozlari


Mahsulotlarimizning ishlaydigan dvigateli konusning tormozli asenkron motoridir. Elektr ko'targich va butun mashina xavfsizlik moslamalari bilan jihozlangan, masalan: ko'tarish chegarasi kaliti, aravaning cheklovi va boshqalar.



O'rnatish


1. Foydalanuvchi saytida trolleyli ko'prikli kranning ishlash mexanizmining harakatlantiruvchi qurilmasini oxirgi nurga o'rnating.


2. Asosiy va oxirgi nurlarni murvat bilan ulang. Boltlar yuqori quvvatli murvatlar bo'lib, ularning ishlashi asosiy va oxirgi nurlarning ulanish kuchini ta'minlashi mumkin. Boltlarni tortganda, ularni diagonal nosimmetrik tarzda yuqoriga va pastga, chapga va o'ngga mahkamlang. Asosiy va oxirgi nurlar yig'ilgandan so'ng, ular JB/T1306-94 standartining tegishli texnik talablariga muvofiq tekshirilishi mumkin. Asosiy so'nggi nurlarning birlashtiruvchi yuzasi yig'ilishdan oldin burmalardan tozalanishi kerak.


3. Trolleyli ko'prikli kran terminalini shakllantirish kaliti va kalit qutisi va boshqa elektr jihozlarini oxirgi nurga yig'ing, tegishli elektr qismlarini ulang va ikkita ishlaydigan motorni bir xil yo'nalishda aylantirish uchun disk raskadrovka qiling.


4. Elektr ko'targich asosiy to'singa oldindan o'rnatilishi va kran bilan birgalikda yo'lda o'rnatilishi yoki alohida o'rnatilishi mumkin.


5. Yo'lda kran o'rnatilgandan so'ng, boshqaruv xonasi kranga yig'ilishi kerak.


6. Elektr trolleybus liniyasi qurilmasini o'rnatish uchun chizmaga qarang.


7. Tekshirish liniyalarini elektr o'rnatish va ulash sxemasiga muvofiq o'rnating va ulang. O'rnatishdan so'ng, kranning harakat yo'nalishi boshqaruv xonasidagi tugmalar bilan belgilangan yo'nalishga mos kelishini ta'minlash kerak.

Foydalanish va texnik xizmat ko'rsatish


Sinovni ishga tushirish: yuk bo'lmasa, quvvatni yoqing, ishga tushiring va ish mexanizmi, boshqaruv tizimi va xavfsizlik moslamasining sezgir va aniqligini tekshiring va ishlatishdan oldin uni xavfsiz va ishonchli bo'lishi uchun sozlang.


Trolleyli yuk ko'taruvchi kranning nominal ko'tarish qobiliyatidan oshmang.


Asosiy nurning yo'nalishi bo'ylab ob'ektlarni qiyshiq qilib osib qo'yishga yo'l qo'yilmaydi.


Foydalanuvchi har doim kranning har bir qismida, ayniqsa, asosiy so'nggi nurning ulanishida anormallik mavjudligini tekshirishi kerak. Agar payvandlash bo'lmasa, uni tez-tez tekshirish kerak.



Ehtiyot choralari


Trolleyli ko'prikli kranda (shu jumladan ko'targichlarda) odamlarni tashish qat'iyan man etiladi va og'ir narsalar ostida turish qat'iyan man etiladi;


Kranlarning poʻlat simli arqonlari (shu jumladan koʻtargichlar) uchun xanjar birikmalari GB5973-86 ning tegishli qoidalariga muvofiq boʻlishi kerak.


Qoidalarga ko'ra, sim arqon boshining qolgan uzunligi 200 mm ni tashkil qiladi va xanjar birikmasini mustahkamlash uchun ikkita arqon qisqichlari o'rnatiladi.


Po'lat simli arqon yopiq va qulflangan bo'lib, uskunani litsenziyasiz o'rnatish, texnik xizmat ko'rsatish va ishlatish qat'iyan man etiladi;


Trolley ko'prikli krani (shu jumladan guruch) ishlatilgandan so'ng, kancaning erdan balandligi 2 metrdan katta yoki unga teng;


Sinov va ishga tushirishdan oldin foydalanuvchi reduktorni moy bilan to'ldirishi kerak.
