Portlashdan himoyalangan ko'prikli kran

1. Mahsulot taqdimoti:

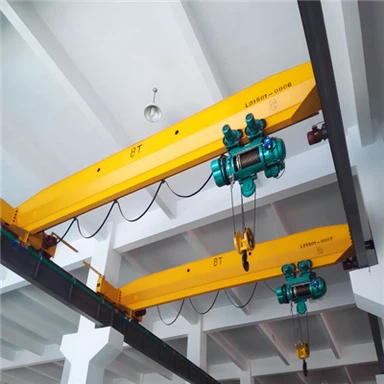

Portlashdan himoyalangan ko'prikli kran elektr simli arqonli ko'taruvchi trolleyli yagona to'sinli ko'prikli kranning portlashga qarshi versiyasidir. U BCD, BMD va boshqa portlashdan himoyalangan elektr ko'targichlar bilan birgalikda relslarda ishlaydigan engil va kichik kranga aylanish uchun ishlatiladi.


U asosan mashinasozlik ishlab chiqarishda, yig'ishda, omborda va boshqa joylarda past chastotali yoki nominal ko'tarish quvvatiga ega bir necha ko'tarish vaqtlarida qo'llaniladi. Qo'llash mumkin bo'lgan yuk ko'tarish og'irligi 1t-16t, qo'llaniladigan masofa 7,5m-22,5m, ish darajasi A3-A4 va ish muhitining harorati { {8}}C.

2. Parametrlar:

3. Komponent:

Dejun brendi portlashdan himoyalangan ko'prikli kran to'rt qismdan iborat: metall konstruktsiya, portlashdan himoyalangan elektr sim arqonli ko'targich, ishlash mexanizmi va elektr jihozlari.


Metall konstruktsiya qismi: Asosiy nur po'lat plastinkadan o'ralgan U shaklidagi kanal po'latidan yasalgan, so'ngra quti shaklidagi qattiq to'rni hosil qilish uchun I-nur bilan payvandlangan. Ko'ndalang nur, shuningdek, po'lat plitalari bilan U shaklidagi kanalga o'raladi, so'ngra quti shaklidagi shpalga payvandlanadi. Saqlash va tashish qulayligi uchun M20 murvatlari (yuqori quvvatli murvatlar) bir butun hosil qilish uchun asosiy nurlarni ulash uchun ishlatiladi.


Portlashdan himoyalangan elektr sim arqonli ko'targich: Portlashdan himoyalangan elektr sim arqonli ko'targich og'ir narsalarni ko'tarishi va asosiy nur bo'ylab uzunlamasına harakatlanishi mumkin.


Operatsion agentliklar: Alohida qo'zg'aysan shaklini qabul qiling, haydovchi va tormoz portlashdan himoyalangan konusning rotorli uch fazali asenkron motor bilan to'ldiriladi. Transmissiya "bitta ochiq va bitta yopiq" vites qutisini qabul qiladi va yopiq tishli qism trolleybus qismini ishlatish uchun ko'targichning reduktorini oladi.

Elektr jihozlari: Ikki xil elektr boshqaruvi mavjud, elektr ko'targich va butun kran xavfsizlik moslamalari bilan jihozlangan, masalan, ko'tarish chegarasi kaliti, cheklov cheklovi va boshqalar.

4. Amaldagi muhit:

Portlashdan himoyalangan ko'prikli kran fabrikalarda portlovchi gaz aralashmalari bo'lgan xavfli joylar va fabrikalarda portlovchi chang aralashmalari bo'lgan xavfli joylar uchun javob beradi. Nominal ish aylanishi 10 minut, asosiy quvvat uzluksizligi darajasi 25% va soatiga ekvivalent ishga tushirish soni 120 dan oshmaydi.

Portlashdan himoyalangan havo krani asosan ko'mir qazib olish, neft va gaz, neft-kimyo, kimyo va boshqa sohalarda qo'llaniladi. Bundan tashqari, u to'qimachilik, metallurgiya, shahar gazi, transport, don va neftni qayta ishlash, qog'oz ishlab chiqarish, tibbiyot va boshqa sohalarda keng qo'llaniladi. Asosiy quvvat uskunasi sifatida portlashdan himoyalangan motorlar odatda nasoslar, fanatlar, kompressorlar va boshqa uzatish mexanizmlarini boshqarish uchun ishlatiladi.

5. Kiygan qismlar:

Portlashdan himoyalangan ko'prikli kranning eskirgan qismlariga tormoz halqalari, arqon yo'riqnomalari, tamponlar, sayohat cheklovchilari, slinglar va oqim kollektorlari kiradi.

6. Tashish:

7. Portlashdan himoyalangan ko'prikli kranni ishlatish yo'riqnomasi

O'rnatish uskunalari: Ikkilamchi tekislash uchun muftalardan foydalaning. Kabellarni ulashdan oldin aloqa qutisini ehtiyotkorlik bilan tozalang. Kranning portlashdan himoyalangan motor birlashma qutisining o'tish joyini va elektr bo'shlig'ini tekshiring. Dvigatel ichidagi va tashqarisidagi kabel kirishlari va topraklama simlarini muhrlash va qisish qoidalarga muvofiq amalga oshirilishi kerak. Ankraj murvatlarini mahkamlash va mahkamlash kerak.

Dvigatelni nosozliklarni tuzatish: izolyatsiya qarshilik qiymatini o'lchang va belgilangan qiymatdan past bo'lmang. Agar kerak bo'lsa, yuksiz sinovdan o'tkazing. Yangi kran portlashdan himoyalangan vosita poydevori uchun poydevorning amplitudasi sinovdan o'tkazilishi kerak. Qo'shimcha aylanish tezligida oz miqdordagi yuk qo'shilishi mumkin. Dvigatel yuklangandan so'ng uni nominal sharoitda 1-6 soat davomida kichikdan kattagacha sinovdan o'tkazing va yo'riqnomada ko'rsatilgan normal ish sharoitlarini (nominal quvvat va nominal tezlik) tekshiring. Mahalliy dvigatelning potentsial mavjudligini tekshiring. Portlashdan himoyalangan ko'taruvchi dvigatelning tebranishini, shovqin qiymatlarini va g'ayritabiiy shovqinni tekshiring. Texnik xizmat ko'rsatish va nazorat qilish uskunasining normal ishlashini tekshiring.
